От храмов до вокзалов

«Костромапроект» выполняет полный комплекс проектно-изыскательских работ для различных отраслей экономики: от генеральных планов городов и поселений, зданий жилищно-гражданского и промышленного назначения, инженерной инфраструктуры и агропромышленного комплекса до объектов специального назначения. Институт был создан в 1963 году, сейчас в нём трудятся 200 опытных инженеров, которые практически во всех регионах страны реализуют более ста проектов в год. Это многоквартирные дома, железнодорожные вокзальные комплексы в Вологде, Иванове, Котласе, очистные сооружения, административные здания, школы, поликлиники и храмы.

Первый BIM комом

Институт «Костромапроект» использовал систему автоматизированного проектирования еще в 2012 году. Тогда специалисты работали в программном обеспечении (ПО) разработки Autodesk, а расчеты производились на бумаге. Первое знакомство института с информационным моделированием, произошедшее в 2018 году, оказалось неудачным. На этом этапе многим казалось, что BIM (Building Information Modeling) – это просто красивые картинки. Идею использовать ТИМ отбросили и вернулись к ней только в 2020-м. Перестройка процессов началась с внедрения программных решений от «СиСофт Девелопмент».

«Мы начали понимать, что ТИМ – это куча атрибутивной информации, модель содержит все – размеры, материалы, а теперь ещё и цены. Пришлось в очередной раз перестраивать наши технологические процессы. В итоге мы остановились на концепции OpenBIM и на продуктах компании «СиСофт Девелопмент», с которыми были знакомы больше 13 лет. Программы «СиСофт» мы используем с 2012 года: тогда это были GeoniCS 2012 и GEODirect», — рассказал начальник информационно-вычислительного центра «Костромапроект» Роман Алексеев.

Сейчас институт применяет линейку Model Studio CS: «Генплан», «Строительные решения», «Водоснабжение и канализация», «Отопление и вентиляция» и «Трубопроводы». BIM-менеджер объединяет их в программе CADLib Модель и Архив.

Первым проектом, в котором «Костромапроект» вновь начало применять ТИМ, стала Благовещенская центральная районная поликлиника в селе Чигири Амурской области. Как выяснилось позже, сотрудники института оказались не подготовлены к тому, чтобы использовать решение максимально эффективно.

«Надо начинать с чего-то меньшего, потому что проект состоял из нескольких блоков и содержал разные отметки уровня первого этажа с отрицательными значениями. Загрузка IFC в CADLib была долгой, и не было возможности структурировать модель. Раздел отопления, вентиляции и кондиционирования мы выполняли как трубопроводы. В итоге атрибутивная составляющая не соответствовала графической. Всё это произошло из-за нехватки знаний», — вспоминает Роман Алексеев.

Иллюстрация проекта. Изображение: пресс-служба «СиСофт Девелопмент».

Появились успехи

Следующим проектом института стало промышленное здание — канализационно-очистные сооружения в селе Аксарка Ямало-Ненецкого автономного округа. Здесь сложность заключалась в необходимости спроектировать большое количество коммуникаций под потолками. Возникла проблема взаимосвязи между разделами. В этот момент BIM-менеджер впервые применил систему CADLib Модель и Архив. Так удалось свести все коммуникации и конструктив в единое целое. Тогда в «Костромапроекте» убедились, что информационное моделирование — эффективный инструмент.

Ещё одним проектом, который продемонстрировал удобство использования ТИМ, стали канализационно-очистные сооружения Яренска в Ямало-Ненецком автономном округе. Вместе с заказчиком специалисты «Костромапроекта» на стадии проектирования переработали техническое задание для получения большей информативности. Тогда инженеры впервые применили маппинг. Благодаря сопоставлению полей данных одной системы с полями в другой получилось стандартизировать атрибутивную информацию – модель стала более читаемой.

«После выполнения этого проекта наши сотрудники стали лучше понимать, какие атрибутивы нужно писать и где они находятся. Мы пришли к выводу, что систематизация атрибутивной наполненности значительно упрощает работу и проверку модели», — утверждает Роман Алексеев.

Иллюстрация проекта. Изображение: пресс-служба «СиСофт Девелопмент».

Проектирование комплекса зданий

Ещё один масштабный пилотный проект сейчас проходит экспертизу. Это разработка проектной документации кампуса Бурятского республиканского многопрофильного техникума инновационных технологий в Северобайкальске. Данный проект разрабатывался совместно со специалистами отечественной компании TBS Software – партнера-эксперта «СиСофт Девелопмент», которые осуществляли техническую поддержку. В процессе приняли участие более 20 сотрудников института.

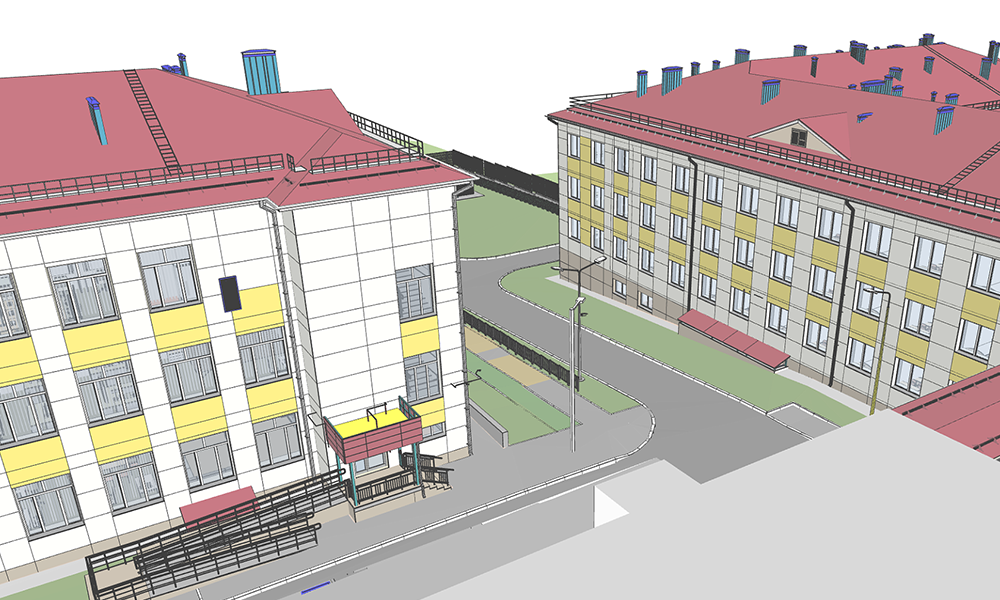

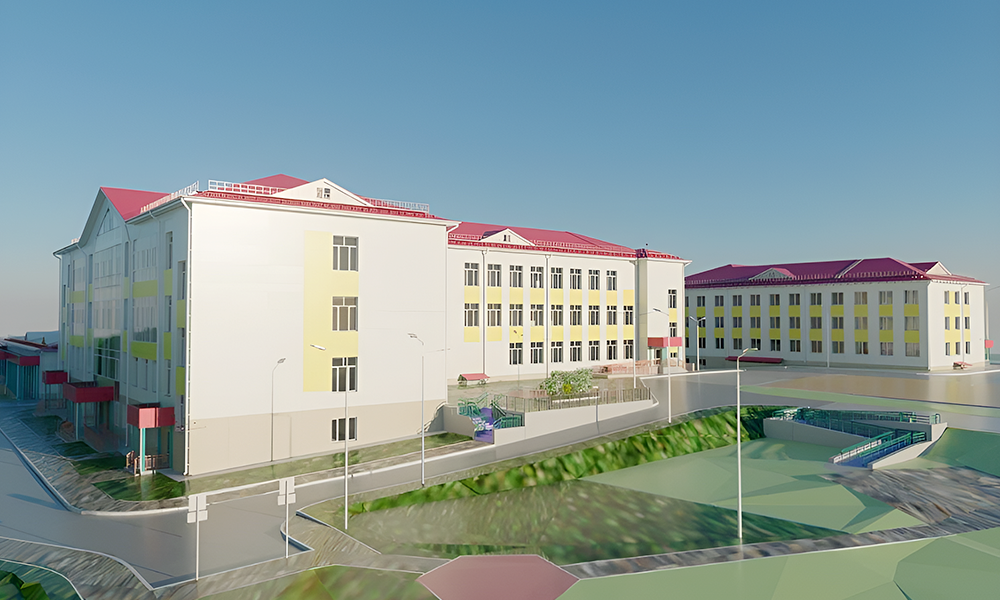

Цифровая информационная модель состоит из трех зданий: трехэтажного общежития с переходом в существующую постройку, четырехэтажного учебного корпуса и одноэтажного двухблочного технологического корпуса. Большой объем данных обусловил увеличение количества разделов по проекту. Возник вопрос о классификации элементов будущей модели.

«Классификатор строительной информации (КСИ) достаточно размыт, и у нас не вышло самостоятельно категоризировать объекты модели. Куратором пилотного проекта выступил Центр компетенций РФ, благодаря чему мы получили правила классифицирования элементов. Из-за массивности модели возникли сложности при её выгрузке в экспертизу. Пришлось изучать вопрос, как разбить её на кусочки. Проблема была решена путем передачи структуры зданий и сооружений в формате XML-разделов. Сейчас модель проходит экспертизу», — пояснил Роман Алексеев.

Иллюстрация проекта. Изображение: пресс-служба «СиСофт Девелопмент».

Проекты со сметными свойствами

Сейчас «Костромапроект» тестирует интеграцию с ПО для составления смет. В качестве проектов были использованы детские школы искусства в Благовещенске и городе Свободном Амурской области. Для этого применялось решение Model Studio CS Отопление и вентиляция. Интегратором между сметным ПО и CADLib стала программа 5D Смета от компании CSD – дистрибьютора программного обеспечения в области САПР в России. Объектом модели в ПО были назначены сметные нормы.

В CADLib у каждого элемента появились расценки на материал и монтаж. Из ПО 5D Смета объекты модели выгружались в сметную программу компании «Галактика ИТ» WinРИК, которой пользуется «Костромапроект». В ней назначались расценки. Уже готовый файл с полученной информацией снова был загружен в 5D Смета, а затем – в CADLib. Это позволило более точно рассчитать трудозатраты и стоимость работ.

Пилотный проект оказался достаточно успешным, теперь сотрудники института планируют применить накопленный опыт ко всем разделам обоих проектов.

Этапы стандарта в организации

Выполнение подобных проектов стало для института «Костромапроект» своеобразными шагами для формирования стандарта работы с BIM. Они выглядят следующим образом:

1. старт работ с небольшого пилотного проекта, который исключает многоэтажные, разноуровневые и многоблочные здания;
2. приведение графики к реальному виду с минимумом атрибутивных свойств;
3. увеличение атрибутивной проработки и стандартизация параметров проектов;
4. маппинг модели, которую приводят к единому виду;
5. налаживание взаимодействия со сторонними ПО, маппинг из ПО в проект;
6. маппинг при экспорте в экспертизу. Разработка стандарта приемки моделей. На этом этапе создаются отельные профили с требуемым качеством и количеством атрибутивной информации;
7. увеличение атрибутивной отработки для экспорта в сметные программы и сопоставление документации с расчетами;
8. выдача смет по 3D-модели.

Таким образом, 3D-проект переходит к стадии цифровой информационной модели, которая позволяет составлять сметы, проходить экспертизу и строить здания и сооружения.
